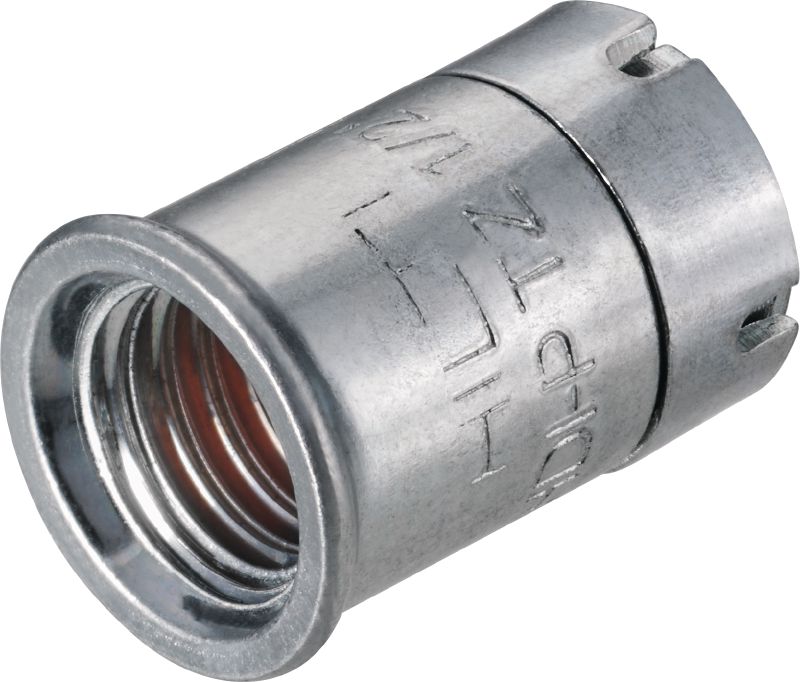

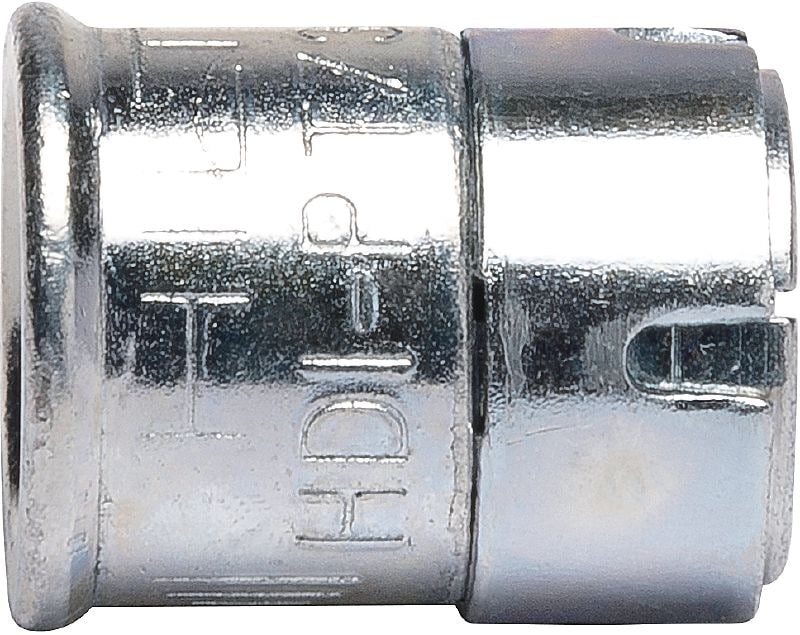

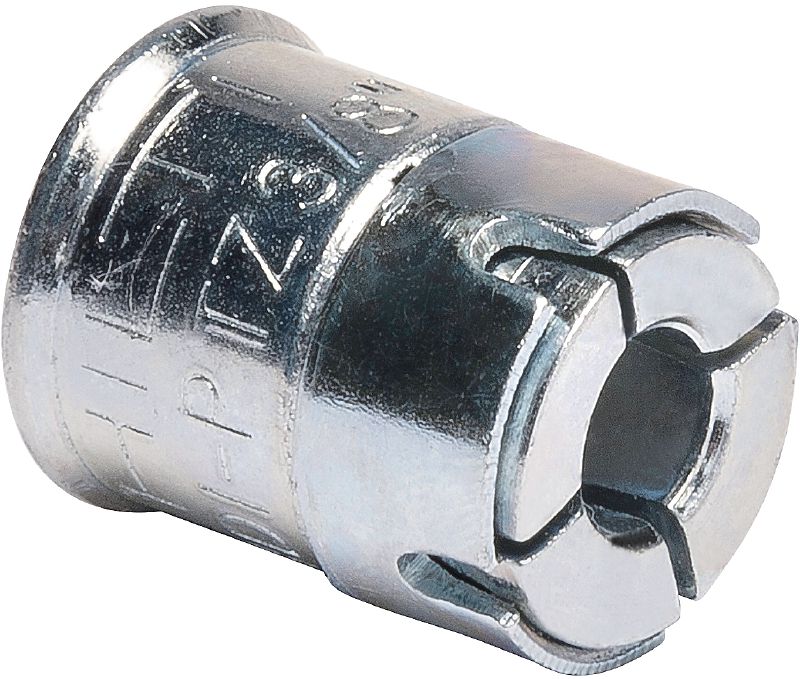

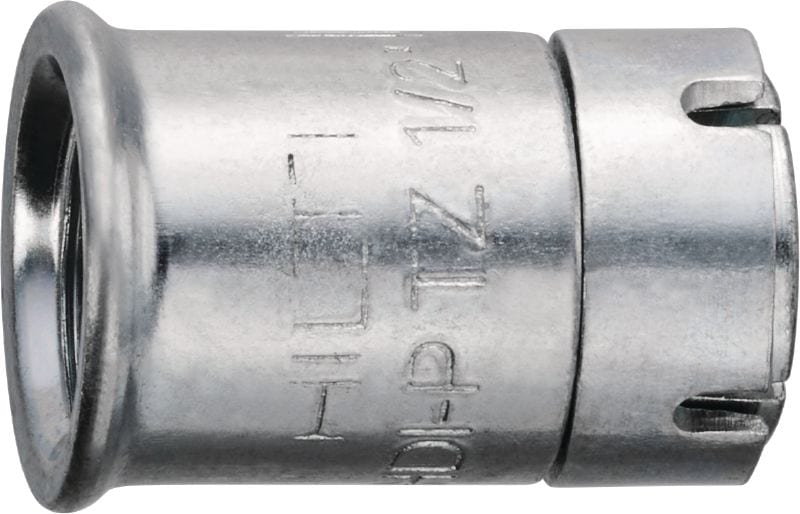

Anclaje de expansión HDI-P TZ

Configurador
Datos Técnicos
Documentos
Características & Aplicaciones
Productos complementarios
L601319 (3391207)
L601324 (3391244)
L061318013 (192302)
L061318015 (192299)
HDI diverse, HKD diverse, HLC diverse, HAM

Anclaje corto insertable de rosca interna de alto desempeño para empotramiento reducido en concreto fisurado/concreto no fisurado y aplicaciones sísmicas

  • Condiciones ambientales: Interior seco
  • Aprobaciones / informes de prueba: Actividad sísmica, FM (Factory Mutual), UL (Underwriter Laboratories)
  • Protección frente a corrosión: Acero al carbono, galvanizado

Seleccione una opción

Tamaño de rosca interna
  • 1/4 in
  • 3/8 in
  • 1/2 in
Tamaño de anclaje
  • 1/4 in
  • 3/8 in
  • 1/2 in
Contenido del paquete
  • 50 un
  • 100 un
 Opciones de producto
Cantidad
Paquetes
Total Pieces
1
No es posible visualizar los precios de su empresa

Por favor, inicie sesión o regístrese Ver precios personalizados

Precio neto
Desde $178.30

Datos Técnicos

Condiciones ambientales
Interior seco
Aprobaciones / informes de prueba
Actividad sísmica, FM (Factory Mutual), UL (Underwriter Laboratories)
Protección frente a corrosión
Acero al carbono, galvanizado
Materiales base
Concreto (agrietado), Concreto (no agrietado), Concreto (núcleo hueco)
Software PROFIS
Sí
Herramientas de instalación
Martillo perforador a batería TE 6-22

Documentos

Información Técnica
Homologaciones
Instrucciones de uso
Manual de instrucciones
pdf Supplement for Hilti Anchors For Attachments to Hollow Core Concrete Panels, inglés [ 2.3 MB ]
pdf Ficha técnica HDI-P-TZ y HDI-TZ, español [ 697.1 KB ]

Características & Aplicaciones

Caracterí­sticas

  • Mayor productividad: poca profundidad e instalaciones más rápidas cuando se usa con el útil de colocación 2 en 1 HDI-P TZ y el taladro con percusión
  • Mayor desempeño: anclaje corto insertable de rosca interna con longitud optimizada para fijaciones más confiables en planchas de concreto aligerado y losas de concreto tensadas posteriormente
  • Más fácil y preciso: el labio permite una instalación al ras, una profundidad de anclaje homogénea y una alineación de la varilla de anclaje sencilla
  • Reduce la cantidad de polvo: puede usarse con un sistema de aspiración de polvo (DRS) de Hilti para garantizar el cumplimiento de los requisitos de la tabla 1 de las normas OSHA 1926.1153 que regulan la exposición al polvo de sílice
  • Más fácil de especificar y diseñar: empareje con el software de ingeniería PROFIS para simplificar el diseño de conexiones de concreto y reducir los costos del material

Aplicaciones

  • Punto de fijación instalado a posteriori para tuberías suspendidas, conductos eléctricos, bandejas de cables, conductos y equipos de calefacción y aire acondicionado, equipos sísmicos y otros elementos suspendidos en el techo
  • Adecuado para usar en concreto fisurado, no fisurado y aligerado, incluso en zonas sísmicas

Para información sobre aprobaciones o certificados, por favor vaya al código individual.
