Conector de punto de fijación de viga MP-PS

Configurador
Datos Técnicos
Documentos
Características & Aplicaciones
Productos complementarios
LCG003737_v2 (2299354)
LCG003737_v3 (2299368)
LCG003768_v1_s (2299802)
LCG003757_v4_s (2299616)
LCG003765_v1_s (2299778)
LCG003758_v10_cropped (2299651)
06_IS_MP-PS IFG_0001 (2299273)
07_IS_MP-PS IFG_Beam_0001 (2299279)

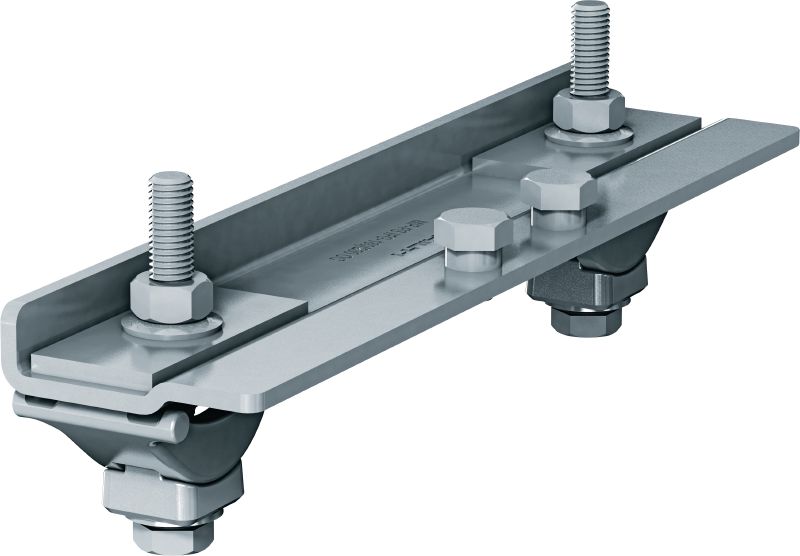

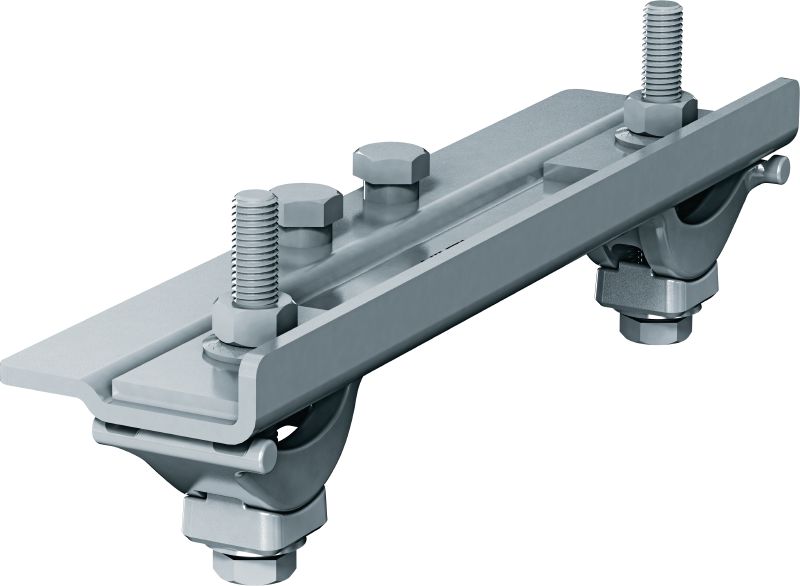

Conectores de viga para la fijación de abrazaderas dobles con placa PM-PS a vigas de acero

  • Resistencia al fuego (Sí/No): No
  • Resistencia térmica: -20 - 300 °C
  • Composición del material: Abrazaderas para viga (mordaza + placa): hierro fundido según DIN EN1562, Placa base: S280GD según EN10346, Arandela rectangular: S235JR – Rendimiento 280 según HN 707, Pernos: clase F 8.8 según ISO 898-1, Tuercas: grado 8 según ISO 898-2, Arandela de retención: C60E según EN10132-3, Arandelas cilíndricas: acero inoxidable X5CrNi18-10 según EN10088-3

Seleccione una opción

Contenido del paquete
  • 4 un
 Opciones de producto
Cantidad
Paquetes
Total Pieces
1
No es posible visualizar los precios de su empresa

Por favor, inicie sesión o regístrese Ver precios personalizados

Precio neto
Desde $474.81

Datos Técnicos

Details
Technical illustrations
Resistencia al fuego (Sí/No)
No
Resistencia térmica
-20 - 300 °C
Composición del material
Abrazaderas para viga (mordaza + placa): hierro fundido según DIN EN1562, Placa base: S280GD según EN10346, Arandela rectangular: S235JR – Rendimiento 280 según HN 707, Pernos: clase F 8.8 según ISO 898-1, Tuercas: grado 8 según ISO 898-2, Arandela de retención: C60E según EN10132-3, Arandelas cilíndricas: acero inoxidable X5CrNi18-10 según EN10088-3
Espesor del material
Diámetro de todas las piezas de metal: 5 mm
Acabado
Abrazaderas de viga y arandela rectangulares: DIN EN ISO 1461, placa base: ZM300, pernos/tuercas: ISO 10684, arandelas de retención: ISO 10683, arandela cilíndrica: acero inoxidable
Galvanizado en caliente
Sí
Condiciones ambientales
Contaminación baja a moderada en el exterior (C3/C4 - baja)
Tipo de material base
Soporte modular
Ancho de llave
19 mm
Ancho de viga de acero secundario
3 - 36 mm
Ancho mín. de viga de acero secundario
3 mm
Ancho mín. de viga de acero secundario (conversión de fracción de pulgada)
1/8 in
Ancho máx. de viga de acero secundario
36 mm
Ancho máx. de viga de acero secundario (conversión de fracción de pulgada)
1-7/16 in

Documentos

Documentación
Documentación sobre sostenibilidad
Manual de instrucciones
pdf Manual de corrosión, inglés [ 9.6 MB ]

Características & Aplicaciones

Caracterí­sticas

  • Instalación más sencilla: método de ajuste y retroadaptación fácil de ajustar para el montaje de abrazaderas dobles con placa a vigas de acero
  • Lugares de trabajo más seguros: función de sujeción para evitar la soldadura y el taladro
  • Parte del sistema de abrazadera doble con placa MP: una solución ajustable para prácticamente cualquier elemento de acero relevante de ancho de viga
  • Diseño fino: facilita el acceso siempre que sea necesario colocar aislamiento para tuberías calientes en la abrazadera doble con placa
  • Sistema apto para montaje vertical, suspendido y horizontal o vertical contra columnas de viga en I

Aplicaciones

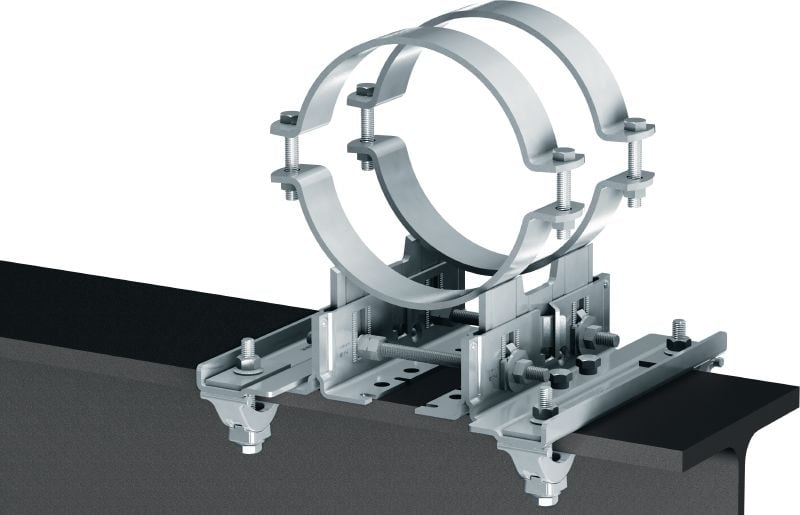

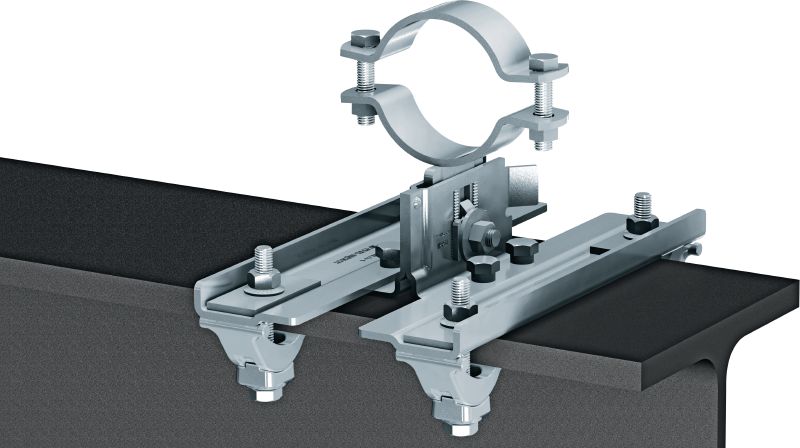

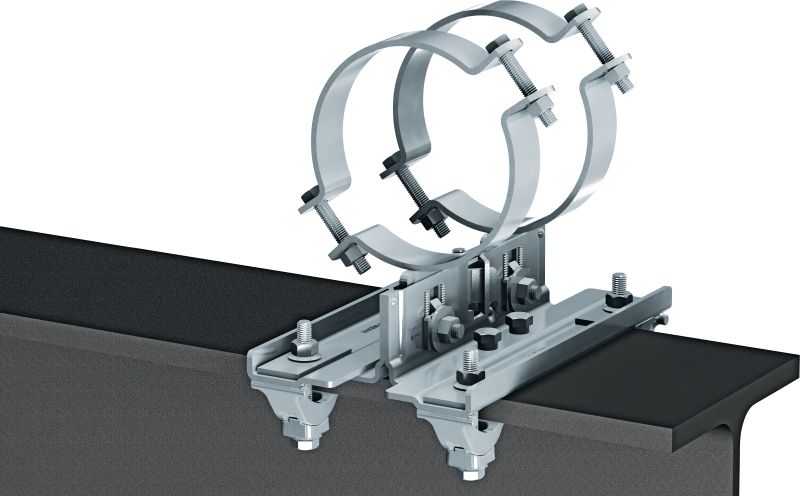

  • Fijación de abrazaderas dobles con placa MP-PS utilizadas como puntos de fijación a vigas de acero
  • Sistema recomendado para el en interiores y exteriores con contaminación baja a moderada (C3)

Para información sobre aprobaciones o certificados, por favor vaya al código individual.
