Indicador de conector deslizante de viga MP-PS

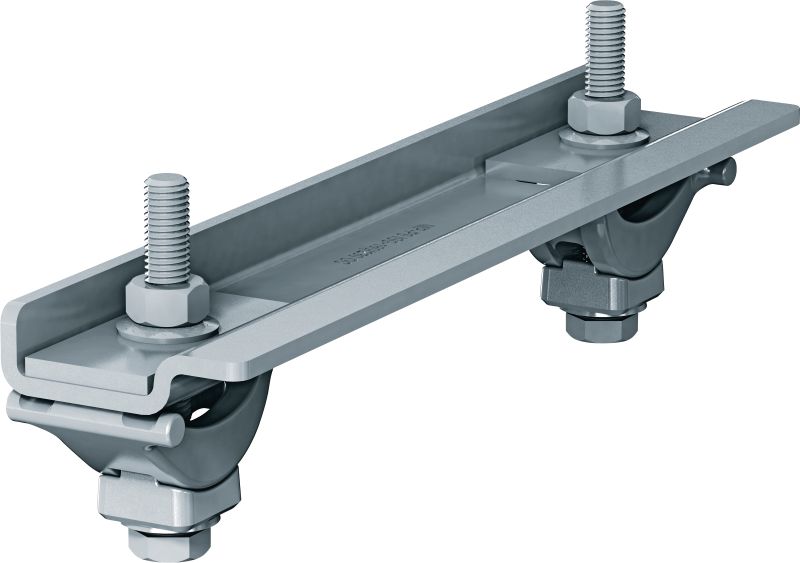

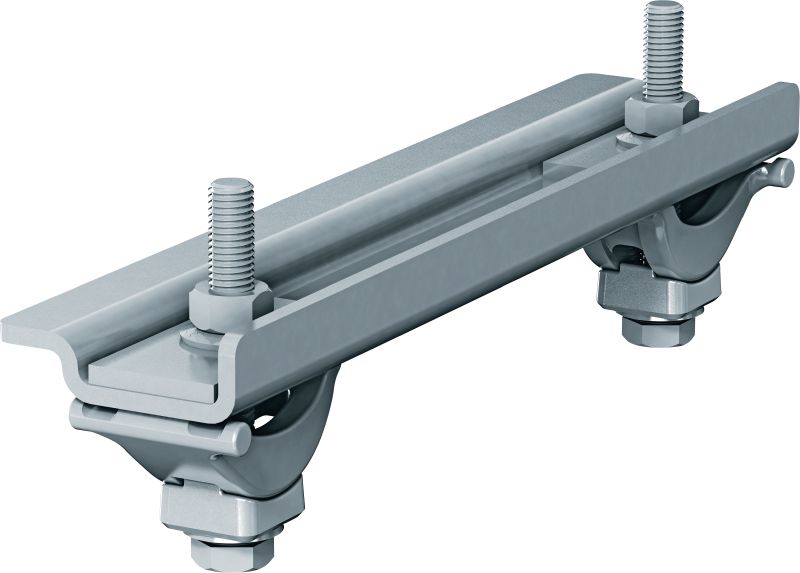

Conectores de viga para la fijación de abrazaderas dobles con placa PM-PS a vigas de acero

Resistencia al fuego (Sí/No): No
Resistencia térmica: -20 - 300 °C
Composición del material: Abrazaderas para viga (mordaza + placa): hierro fundido según DIN EN1562, Placa base: S280GD según EN10346, Arandela rectangular: S235JR – Rendimiento 280 según HN 707, Pernos: clase F 8.8 según ISO 898-1, Tuercas: grado 8 según ISO 898-2, Arandela de retención: C60E según EN10132-3

Seleccione una opción

Contenido del paquete

4 un

Opciones de producto

Quantity

Paquetes

Total Pieces

No es posible visualizar los precios de su empresa

Por favor, inicie sesión o regístrese Ver precios personalizados

Precio neto

Desde $404.41

Datos Técnicos

Resistencia al fuego (Sí/No)

Resistencia térmica

-20 - 300 °C

Composición del material

Abrazaderas para viga (mordaza + placa): hierro fundido según DIN EN1562, Placa base: S280GD según EN10346, Arandela rectangular: S235JR – Rendimiento 280 según HN 707, Pernos: clase F 8.8 según ISO 898-1, Tuercas: grado 8 según ISO 898-2, Arandela de retención: C60E según EN10132-3

Espesor del material

Diámetro de todas las piezas de metal: 5 mm

Acabado

Abrazaderas de viga y arandela rectangulares: DIN EN ISO 1461, placa base: ZM300, pernos/tuercas: ISO 10684, arandelas de retención: ISO 10683, arandela cilíndrica: acero inoxidable

Acero inoxidable

Condiciones ambientales

Contaminación baja a moderada en el exterior (C3/C4 - baja)

Tipo de material base

Soporte modular

Ancho de llave

19 mm

Ancho de viga de acero secundario

3 - 36 mm

Ancho mín. de viga de acero secundario

3 mm

Ancho mín. de viga de acero secundario (conversión de fracción de pulgada)

1/8 in

Ancho máx. de viga de acero secundario

36 mm

Ancho máx. de viga de acero secundario (conversión de fracción de pulgada)

1-7/16 in

Documentos

Características & Aplicaciones

Características

Instalación más sencilla: método de ajuste y retroadaptación fácil de ajustar para el montaje de abrazaderas dobles con placa a vigas de acero
Lugares de trabajo más seguros: función de sujeción para evitar la soldadura y el taladro
Parte del sistema de abrazadera doble con placa MP: una solución ajustable para prácticamente cualquier elemento de acero relevante de ancho de viga
Diseño fino: facilita el acceso siempre que sea necesario colocar aislamiento para tuberías calientes en la abrazadera doble con placa
Sistema apto para montaje vertical, suspendido y horizontal o vertical contra columnas de viga en I

Aplicaciones

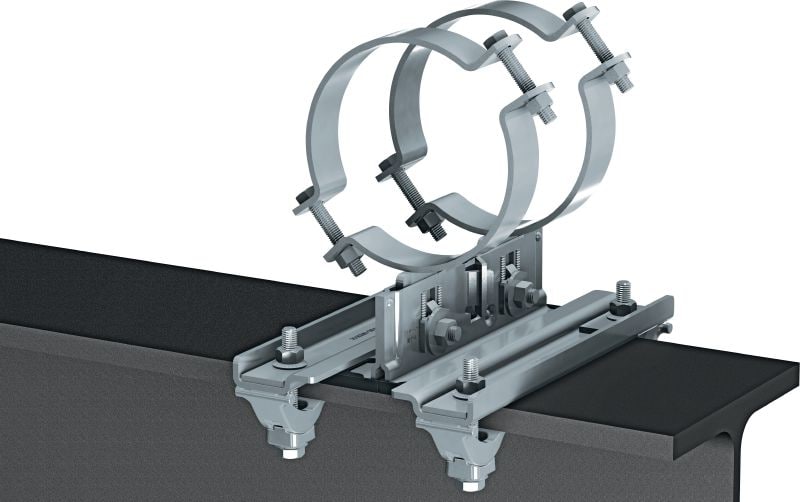

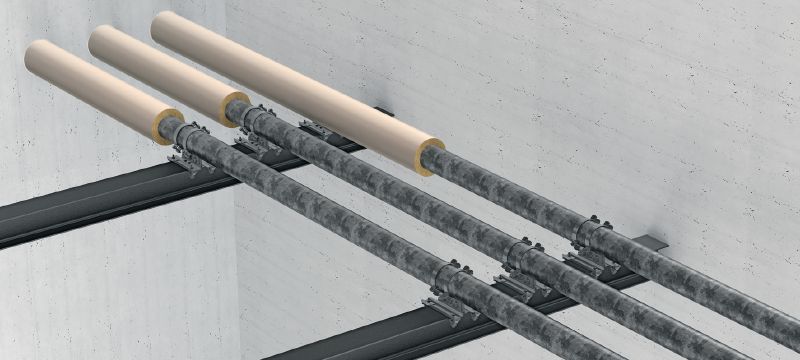

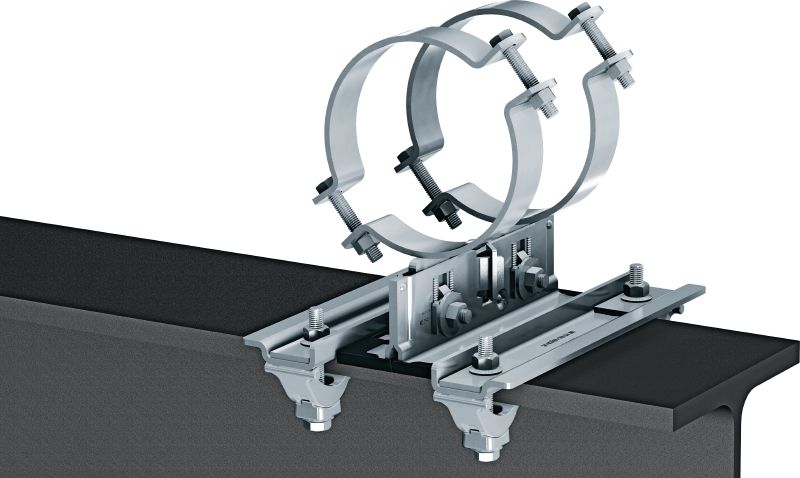

Fijación de las abrazaderas dobles con placa MP-PS como elementos deslizantes o guías a vigas de acero
Sistema recomendado para el uso en interiores y exteriores con contaminación baja a moderada (C3)

Para información sobre aprobaciones o certificados, por favor vaya al código individual.
