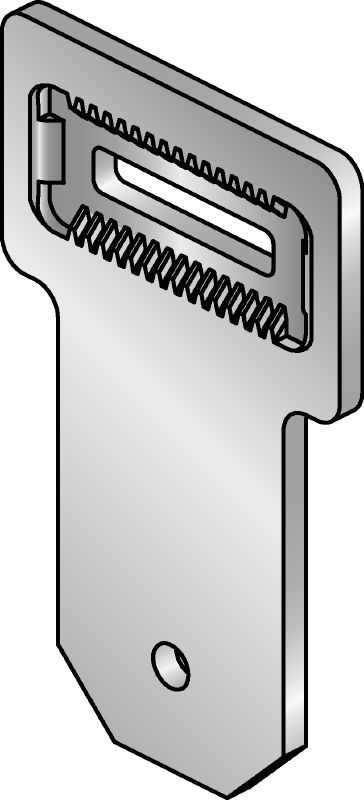

Conector MIC-U-MA
#304806
Conector multiángulo galvanizado en caliente (HDG) usado con conectores MIC-MAH para la fijación de vigas MI a otras en ángulo
- Peso: 2.63 kg
- Composición del material: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
- Acabado: HDG: conector 55 µm - DIN EN ISO 1461; placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461
También conocido como HDG, fijación de vigas or vigas en ángulo.
Seleccione una opción
Tipo de viga modular
- 90, 120
Contenido del paquete
- 2 un
Quantity
Total Pieces
2
Precio neto
$180.21
$90.11 / 1 cada
Datos Técnicos
Peso
2.63 kg
Composición del material
Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
Acabado
HDG: conector 55 µm - DIN EN ISO 1461; placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461
Condiciones ambientales
Contaminación baja a moderada en el exterior (C3/C4 - baja)
Torque de apriete
84 Nm
Ancho de llave
19 mm
Documentos
Características & Aplicaciones
Características
- El conector viene con tuercas de autobloqueo para ayudar a protegerlo contra vibraciones
- Ajuste fino hasta 5 mm
- Óptima transmisión de fuerzas y momentos
Aplicaciones
- Soportes y puntales entre 0° y 180º
