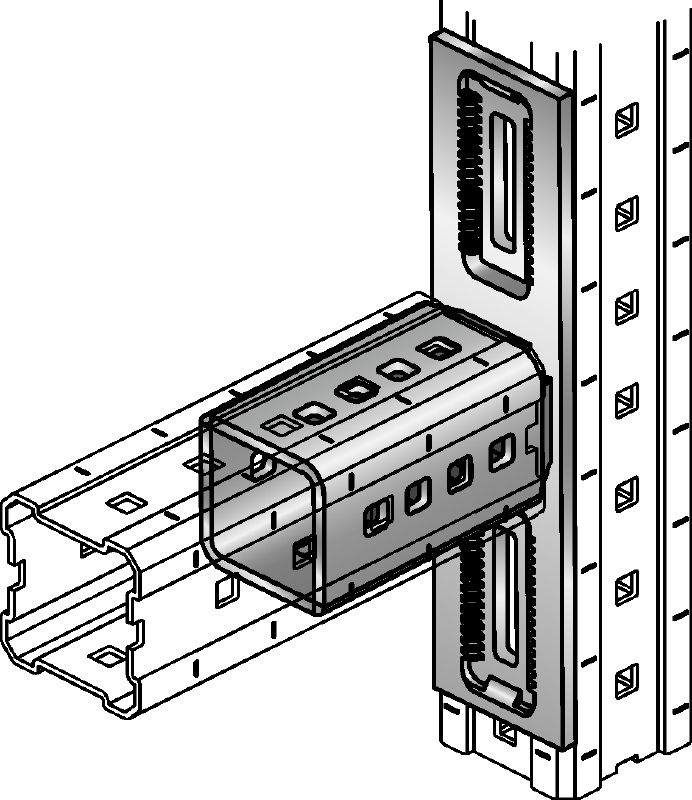

Conector MIC-L

Conector galvanizado en caliente (HDG) para la fijación de vigas MI en perpendicular

Composición del material: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
Acabado: HDG: conector 55 µm - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461
Condiciones ambientales: Contaminación baja a moderada en el exterior (C3/C4 - baja)

También conocido como HDG or conexión de vigas MI.

Seleccione una opción

Tipo de viga modular

Contenido del paquete

2 un

Opciones de producto

Quantity

Paquetes

Total Pieces

No es posible visualizar los precios de su empresa

Por favor, inicie sesión o regístrese Ver precios personalizados

Precio neto

Desde $319.10

Datos Técnicos

Composición del material

Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8

Acabado

HDG: conector 55 µm - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461

Condiciones ambientales

Contaminación baja a moderada en el exterior (C3/C4 - baja)

Torque de apriete

84 Nm

Ancho de llave

19 mm

Documentos

Características & Aplicaciones

Características

Ofrece una conexión rígida y robusta
Ajustable a un máximo de hasta 50 mm durante la instalación
Ajuste fino hasta 5 mm
Tuercas autoblocantes incluidas en el conector que ofrecen protección frente a las vibraciones
No requiere soldadura, lo que permite una instalación más rápida y eficaz

Aplicaciones

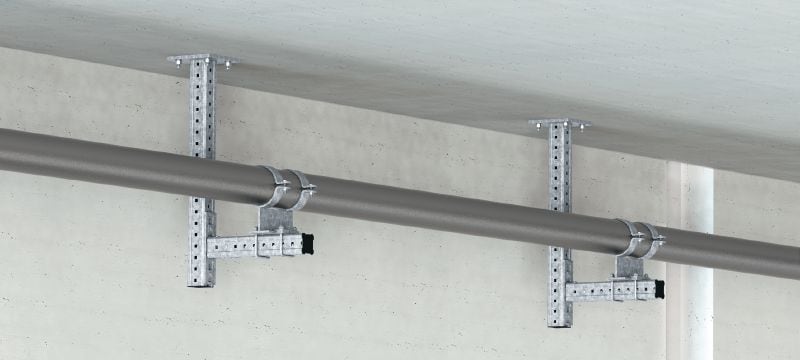

Parte de un sistema modular rápido de cuatro piezas para la fijación de bandejas de cables, tuberías y estructuras de acero secundarias variadas
Soluciones flexibles para aplicaciones comerciales pesadas e industriales al eliminar la necesidad de soldaduras
Conexiones para vigas voladizas

Para información sobre aprobaciones o certificados, por favor vaya al código individual.
