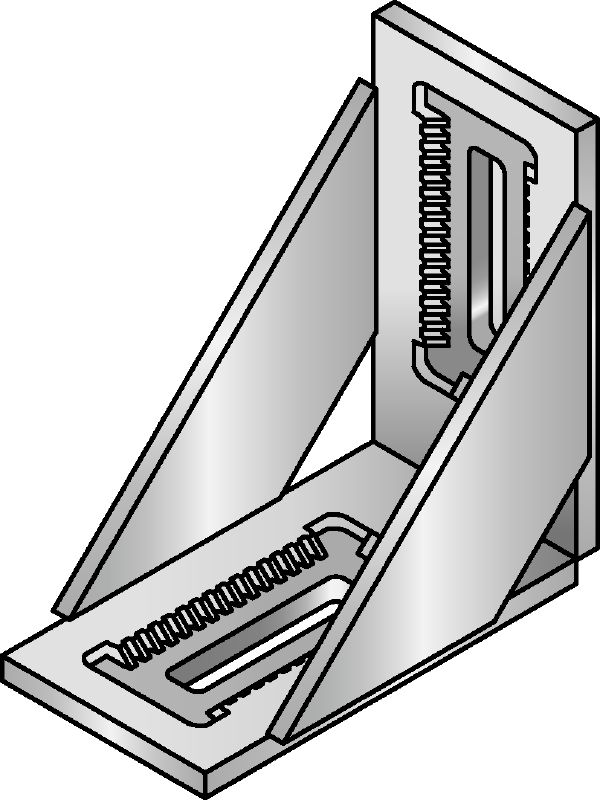

Conector MIC-BA/H

Conector MIC-BAH #2179532

Conectores galvanizado en caliente (HDG) de alto desempeño que ofrecen la mayor versatilidad dentro del sistema modular MI

Peso: 2.23 kg
Composición del material: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: acero grado 8.8; tuerca: acero grado 8
Acabado: HDG: conector mín. 55 µm - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461

También conocido como HDG or conexión de vigas MI.

Seleccione una opción

Tipo de viga modular

90, 120

Contenido del paquete

2 un

Opciones de producto

Quantity

Total Pieces

No es posible visualizar los precios de su empresa

Por favor, inicie sesión o regístrese Ver precios personalizados

Precio neto

$278.82

$139.41 / 1 cada

Datos Técnicos

Peso

2.23 kg

Composición del material

Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: acero grado 8.8; tuerca: acero grado 8

Acabado

HDG: conector mín. 55 µm - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461

Condiciones ambientales

Contaminación baja a moderada en el exterior (C3/C4 - baja)

Torque de apriete

84 Nm

Ancho de llave

19 mm

Documentos

Características & Aplicaciones

Características

Proporciona una conexión ultrafuerte y rígida para aplicaciones de carga pesada
50 mm (2") de ajustabilidad inicial que agiliza el ensamblado
Ajuste fino de 0.5 mm (0.2") que ofrece mayor flexibilidad
Diseño compacto que agiliza y facilita la instalación en distintas configuraciones
No requiere soldadura para ofrecer una instalación más rápida y eficiente

Aplicaciones

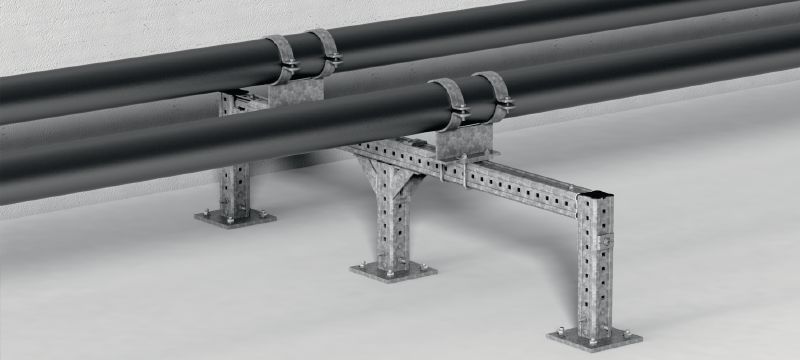

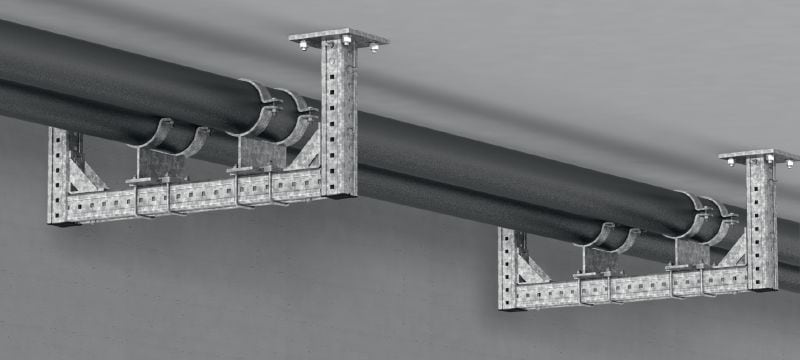

Parte de un sistema modular para soportar bandejas de cables, tuberías y otro acero secundario
Instalación externa del conector en las vigas MI
Puede usarse como elemento opuesto para ofrecer una conexión ultrarrígida
Adecuado para el uso con las vigas MI 90 o MI 120
Pieza de alta versatilidad que puede usarse en numerosas configuraciones, incluidas las estructuras 3D
