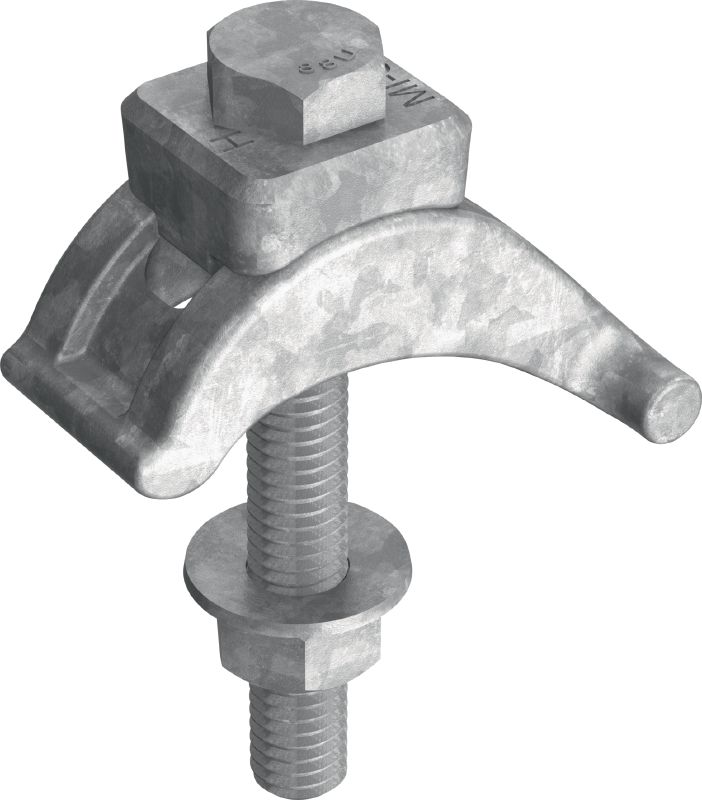

MI-SGC M12

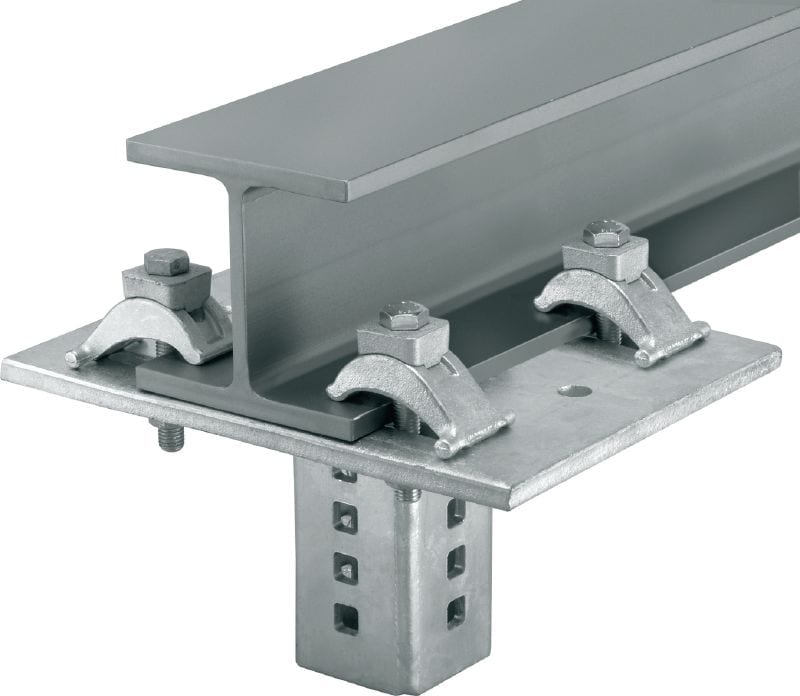

Mordaza para viga sencilla galvanizada en caliente (HDG) para la conexión de placas base de acero MIQ a vigas de acero
- Composición del material: Brida: EN-GJMB-350-10 - DIN EN 1562, EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-6 - DIN EN 1562, perno: acero grado 8.8, tuerca: acero grado 8
- Acabado: HDG: brida 55 µm - DIN EN ISO 1461; perno en U, tuerca 45 µm - DIN EN ISO 1461
- Condiciones ambientales: Contaminación baja a moderada en el exterior (C3/C4 - baja)
También conocido como HDG, conexión de placa base a viga or conexiones acero-acero.
Datos Técnicos
Composición del material
Brida: EN-GJMB-350-10 - DIN EN 1562, EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-6 - DIN EN 1562, perno: acero grado 8.8, tuerca: acero grado 8
Acabado
HDG: brida 55 µm - DIN EN ISO 1461; perno en U, tuerca 45 µm - DIN EN ISO 1461
Condiciones ambientales
Contaminación baja a moderada en el exterior (C3/C4 - baja)
Torque de apriete
84 Nm
Ancho de llave
19 mm
Documentos
Características & Aplicaciones
Características
- Para vigas de acero con grosores de ala de 3 a 36 mm y ángulos de hasta 15°
- La mordaza no daña la protección contra la corrosión de la viga de acero
- Equipada con un set de arandelas resistentes a la vibración

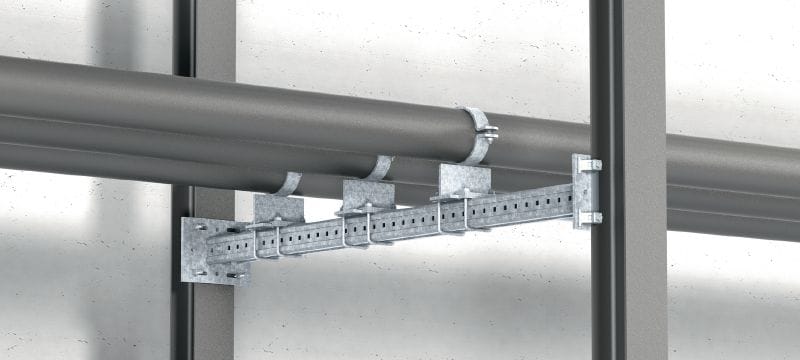

Aplicaciones
- Compatibilidad con vigas de acero con grosores de ala de 3 a 36 mm y ángulos de hasta 15°
Para información sobre aprobaciones o certificados, por favor vaya al código individual.
