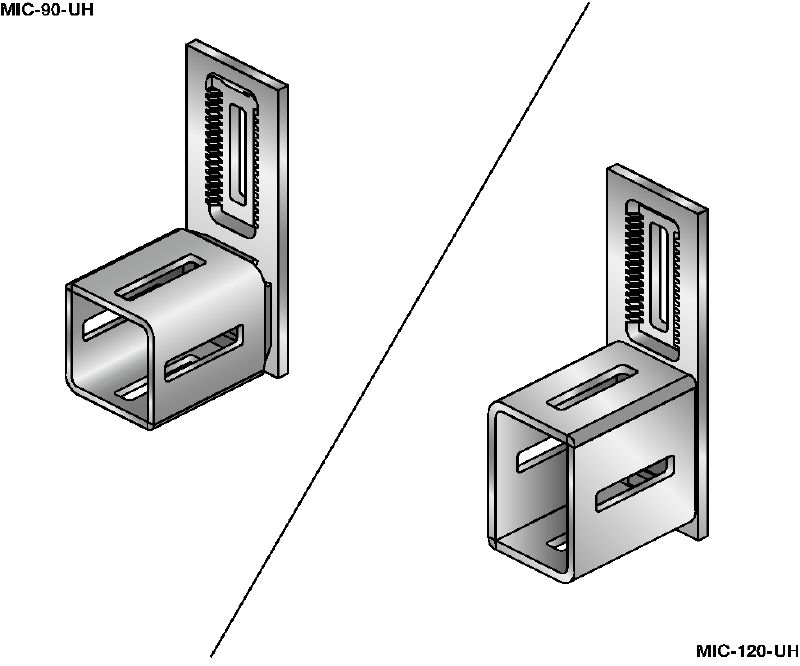

Conector MIC-uh

Conector galvanizado en caliente (HDG) estándar para la fijación de vigas MI contiguas

Composición del material: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: acero grado 8.8; tuerca: acero grado 8
Acabado: HDG: conector 55 µm - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461
Condiciones ambientales: Contaminación baja a moderada en el exterior (C3/C4 - baja)

También conocido como HDG or conexión de vigas MI.

Seleccione una opción

Opciones de producto

Quantity

Paquetes

Total Pieces

No es posible visualizar los precios de su empresa

Por favor, inicie sesión o regístrese Ver precios personalizados

Precio neto

Se produjo un error al cargar el precio

Por favor, contáctenos

Datos Técnicos

Composición del material

Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: acero grado 8.8; tuerca: acero grado 8

Acabado

HDG: conector 55 µm - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461

Condiciones ambientales

Contaminación baja a moderada en el exterior (C3/C4 - baja)

Torque de apriete

84 Nm

Ancho de llave

19 mm

Documentos

Características & Aplicaciones

Características

Capacidad de ajuste vertical inicial de 50 mm (2") para un montaje rápido
Ajuste vertical preciso de 5 mm (0.2") para aumentar la flexibilidad
Capacidad de ajuste horizontal de 25 mm (1") gracias a la ranura del conector
El conector viene con tuercas de autobloqueo para ayudar a protegerlo contra vibraciones
Sistema diseñado para ofrecer una instalación rápida y con una única persona

Aplicaciones

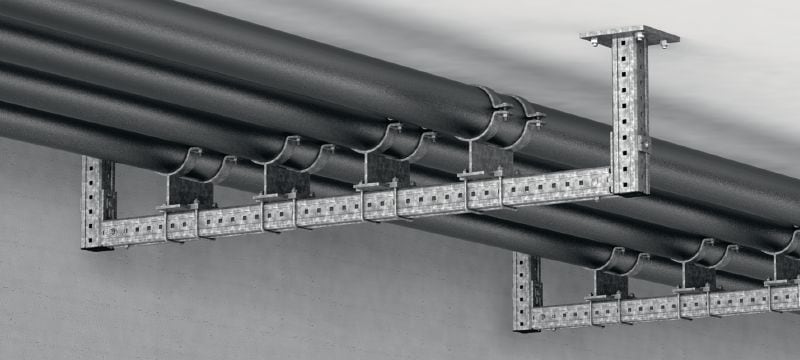

Parte de un sistema modular para soportar bandejas de cables, tuberías y otro acero secundario
Instalación de vigas MI entre dos muros
Conector altamente flexible para aplicaciones universales
Alta capacidad de carga a cortante para estructuras sin vigas voladizas
Sistema recomendado para el uso en entornos de interior y exterior con nivel de corrosión medio

Para información sobre aprobaciones o certificados, por favor vaya al código individual.
